导向式环形橡胶输送带专利技术
发布时间：
2012-11-15
本实用新型涉及一种具有防止橡胶输送带跑偏、左右晃动的导向式环形橡胶输送带，它包括盖胶和底胶，橡胶输送带骨架芯为织物多层或织物整芯或由线绳构成的宽幅带芯或由钢丝绳构成的宽幅带芯，环形橡胶输送带的底胶中部设有环形凸台或输送带的带面横向剖视呈凹形面、凹形带面两侧呈L形限位台。
专利名称：导向式环形橡胶输送带
专利号：ZL200720003296.8
摘要
本实用新型涉及一种具有防止橡胶输送带跑偏、左右晃动的导向式环形橡胶输送带，它包括盖胶和底胶，橡胶输送带骨架芯为织物多层或织物整芯或由线绳构成的宽幅带芯或由钢丝绳构成的宽幅带芯，环形橡胶输送带的底胶中部设有环形凸台或输送带的带面横向剖视呈凹形面、凹形带面两侧呈L形限位台。优点：一是不仅实现了宽幅环形输送带的制作，而且强度高、抗冲击；二是不仅确保了环形输送带在输送机构中的平稳稳定运行，而且既不会跑偏，也不会产生左右晃动；三是确保了输送货物不会散落在外。
权利要求书
1.一种导向式环形橡胶输送带，它包括盖胶(1)和底胶(3)，其特征是：橡胶输送带骨架芯(2)为织物多层或织物整芯或由线绳构成的宽幅带芯或由钢丝绳构成的宽幅带芯。
2.根据权利要求1所述的导向式环形橡胶输送带，其特征是：环形橡胶输送带的底胶部设有1条或2条或多条环形凸台(4)。
3.根据权利要求2所述的导向式环形橡胶输送带，其特征是：环形凸台(4)底部与环形橡胶输送带呈整体结构，端部宽度小于底部。
4.根据权利要求1所述的导向式环形橡胶输送带，其特征是：输送带的带面(5)呈平面或人字面或T形面或带有挡边的面。
5.根据权利要求1所述的导向式环形橡胶输送带，其特征是：输送带的带面横向剖视呈凹形面(6)、凹形带面两侧呈L形限位台(7)。
6.根据权利要求5所述的导向式环形橡胶输送带，其特征是：凹形带面(6)剖视呈喇叭状。
技术领域
本实用新型涉及一种具有防止橡胶输送带跑偏、左右晃动的导向式环形橡 胶输送带，属环形橡胶输送带制造领域。
背景技术
现有的环形橡胶输送带，在结构设计上，橡胶输送带的本身没有防止其晃 动、跑偏的结构，因此橡胶输送带在输送辊上运行的过程中，一是容易跑偏， 使用寿命短，二是左右晃动，影响输送效果，不安全。
发明内容
设计目的：避免背景技术中的不足之处，设计一种在橡胶输送带中设有能 够与防止其跑偏、晃动结构相匹配的导向式环形橡胶输送带。
设计方案：
1、本发明在现有环形输送带的基础上， 橡胶输送带骨架芯采用高强度织物多层或织物整芯或由线绳构成的宽幅带芯或 由钢丝绳构成的宽幅带芯，是本实用新型的特征之一。采用上述带芯的目的在 于：由于高强度织物多层或织物整芯或由线绳构成的宽幅带芯或由钢丝绳构成 的宽幅带芯，不仅幅度宽，而且强度高，能够满足高强度且宽幅环形输送带制 作，满足诸如煤炭等散货的输送要求。
2、环形橡胶输送带的底胶部环形凸台的 设计，是本实用新型的特征之二。该环形凸台与输送机构中的环形凹形相匹配， 能够确保橡胶输送带在输送机构中平稳稳定的运行，而不会跑偏，不会产生左 右晃动，确保货物的安全输送。
3、输送带的带面横向剖视呈凹形面且凹形面两 侧呈L形限位台的设计，是本实用新型的特征之三。由于凹形面输送带面，能 够确保位于输送带上的散货在输送的过程中，其货物的重心倒向输送带的凹形 面中，因此货物不会散落到输送带外；而凹形带面两侧的L形限位台与位于其 侧的限位辊的匹配，能够确保环形输送带在输送机构中平稳稳定的运行，既不 会跑偏，也不会产生左右晃动，确保了货物的安全输送。
技术方案1：导向式环形橡胶输送带，它包括盖胶(1)和底胶(3)，橡胶 输送带骨架芯(2)为织物多层或织物整芯或由线绳构成的宽幅带芯或由钢丝绳 构成的宽幅带芯，环形橡胶输送带的底胶中部设有1条或2条或多条环形凸台 (4)。
技术方案2：导向式环形橡胶输送带，它包括盖胶(1)和底胶(3)，橡胶 输送带骨架芯(2)为织物多层或织物整芯或由线绳构成的宽幅带芯或由钢丝绳 构成的宽幅带芯，输送带的带面横向割视呈凹形带面(6)、凹形带面两侧呈L 形限位台(7)。
本实用新型与背景技术相比，一是橡胶输送带骨架芯采用高强度织物多层 或织物整芯或由线绳构成的宽幅带芯或由钢丝绳构成的宽幅带芯，不仅实现了 宽幅环形输送带的制作，而且强度高、抗冲击；二是环形橡胶输送带底胶部环 形凸台的设计或环形橡胶输送带凹形带画两侧L形限位台的设计，不仅确保了 环形输送带在输送机构中的平稳稳定运行，而且既不会跑偏，也不会产生左右 晃动；三是凹形输送带面的设计，确保了输送货物不会散落在外。
附图说明

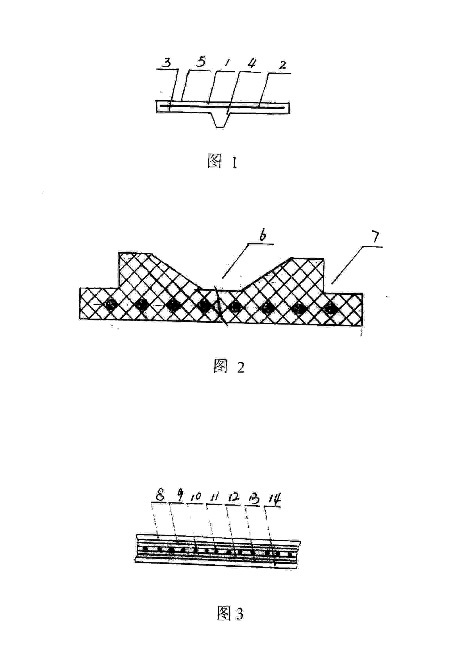

图1是导向式环形橡胶输送带的第一种实施例的结构示意图。
图2是导向式环形橡胶输送带的第二种实施例的结构示意图。
图3是由钢丝绳带芯构成的导向式环形橡胶输送带的结构示意图。
